Vous allez installer votre Monitor et votre pack de 6 sondes Watermark® + 2 sondes de température. Voici la procédure que nous conseillons d’appliquer.
Les photos montrent ici de la vigne mais, la procédure est la même pour de l’arboriculture, de la grande culture ou du maraichage. Vous placerez chaque paire de sondes dans la zone racinaire d’une plante. En suivant 3 plantes vous avez ainsi de la répétiotion et des données représentatives. Il est préférable d’installer toutes les sondes dans la même rangée : cela facilite leur repérage lors des visites au champ et limite le risque d’endommager les câbles lors des travaux mécaniques.
Préparation
Pour l’installation d’un pack de sondes munissez vous du matériel suivant:
- Tarire vrille (ou à défaut barre à mine de 25mm)
- Pioche si vous souhaitez enterrer les câbles
- Poteau pour fixer le Monitor (avec vis)
- Masse (si pas de tarière vrille)
- Seau et bidon d’eau (5L)
- Ficelle ou scotch (Lycra)

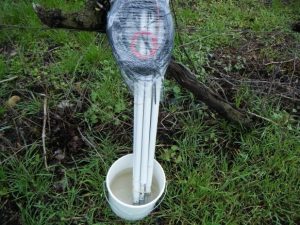

En arrivant sur le terrain, trempez les 6 sondes Watermark dans 6 cm d’eau pour les humecter durant 5 minutes.
Ensuite installer le poteau qui servira à fixer le Monitor.
Installer le Monitor
Les boîtiers Monitors R2-DL et R2-DX sont équipés, à l’arrière, d’un trou de fixation permettant de les accrocher facilement à une vis.

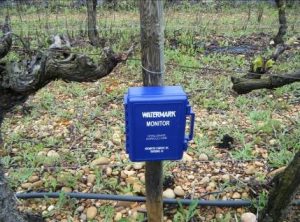

Fixer le boîtier Monitor sur un piquet à hauteur de vue et à l’abri des coups (taille du verger, passage de machines..).
En cultures annuelles accrocher le Monitor sur le piquet pvc qui peut vous être fourni avec le pack de sondes.

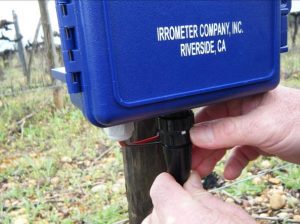

Brancher le connecteur rapide des sondes au boîtier Monitor : le repère blanc sur le connecteur des sondes doit être vertical face à vous. Attacher le câble à la base du connecteur avec une ficelle ou un lien plastique pour que le boîtier ne se balance pas.
Vérifier que la température s’affiche et que les valeurs des sondes Watermark indiquent bien 0 (ou proche de 0 cb). Cela signifie que votre branchement est bon.
Installer les sondes
Enlever le lien qui regroupe l’ensemble des sondes ; mais ne pas enlever dans un premier temps les liens des câbles de sondes Watermark®.
Positionner les sondes de température

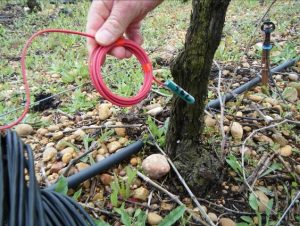

Dénouer le câble de la sonde de température sol (couleur noir ou marron). Avec la tarière vrille ou la barre à mine faire un avant trou de 20 cm. Enfoncer la sonde à cette profondeur. Remettre de la terre et tasser légèrement.
Positionner ensuite la sonde de température de l’air (couleur bleu ou verte) de préférence dans un endroit ombragé (derriere le Monitor ou dans le feuillage).
Attention à ne pas inverser les 2 sondes de températures. Vous pouvez consulter l’afficheur du Monitor pour controler et differencier les deux températures.
📌 Lire notre article sur le sujet: L’influence de la température de sol sur les sondes Watermark
Disposer les sondes Watermark sur le terrain

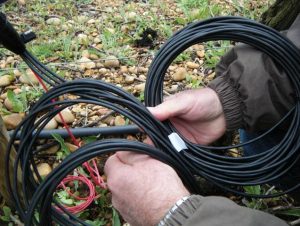

Débobiner dans un premier temps le câble des sondes 1 et 4 (repérable par le marquage des tubes PVC). Choisir le positionnement en tenant compte de la longueur du câble (environ 6 mètres). La sonde 1 (ex : 25 cm de profondeur) et 4 (ex : 50 cm de profondeur) peuvent être placée sur le sol à 10 cm l’une de l’autre.

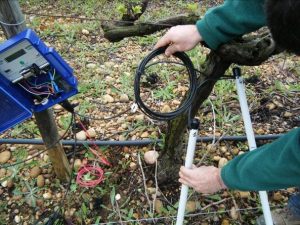

Dévider ensuite le câble des sondes 2 et 5 puis enfin le câble des sondes 3 et 6. C’est en dévidant chaque câble un à un et en pré-positionnant les sondes que vous éviterez de faire des noeuds.
Le positionnement des sondes est stratégique ! Repérez bien où vous souhaitez les installer. Il faut mettre les sondes dans la zone racinaire de la plante à étuider.
En goutte à goutte positionnez vous à la périphérie du bulbe d’irrigation. En aspersion et micro-aspersion, la zone humide doit etre réguliere et les sondes peuvent être installer facilement. Les sondes doivent voir l’eau arriver mais aussi l’assèchement progressif.
Positionner les sondes Watermark dans le sol

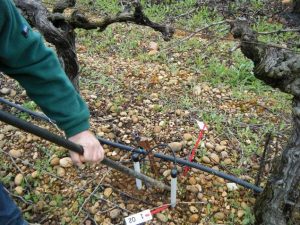

Utiliser la tarière vrille fournie (ou une barre à mine d’un diamètre de 25 mm) pour réaliser les trous à la profondeur souhaitée. Marquer d’un trait au feutre la profondeur souhaitée sur la sonde ou sur votre tarière.

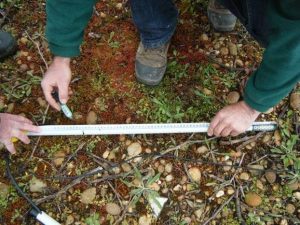

💡 Astuce: l’équipe technique d’Agroressources utilise un mètre pliant 📏 pour mesurer la profondeur du trou
Enfoncer délicatement et jusqu’à la profondeur souhaitée la sonde tensiomètrique. Avec les sondes nues utiliser un bâton ou une branche de 1 cm de diamètre pour pousser la sonde au fond du trou.
Recouvrir avec de la terre fine la sonde introduite et finir de boucher le trou. Ne pas faire de cuvette ni de monticulle.
Renouveler l’opération pour les autres sondes .
Disposition et sécurité

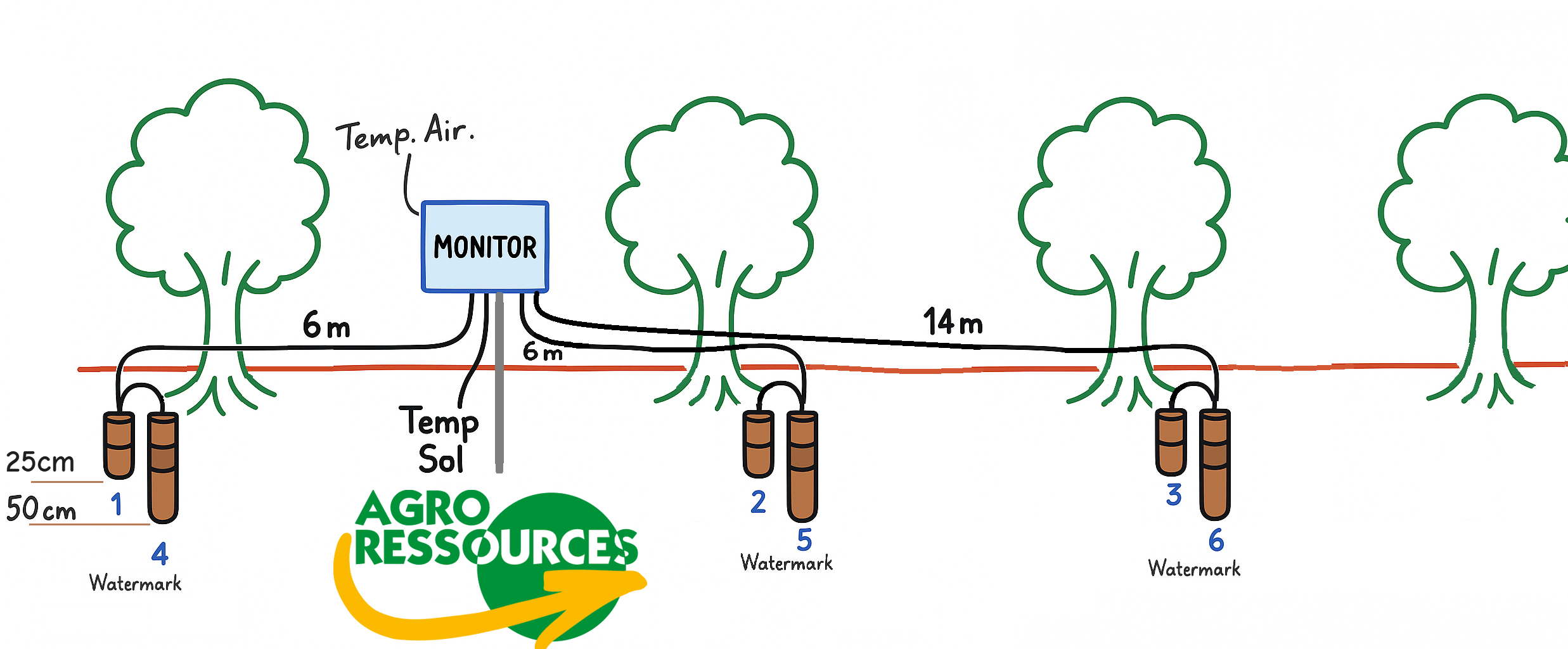

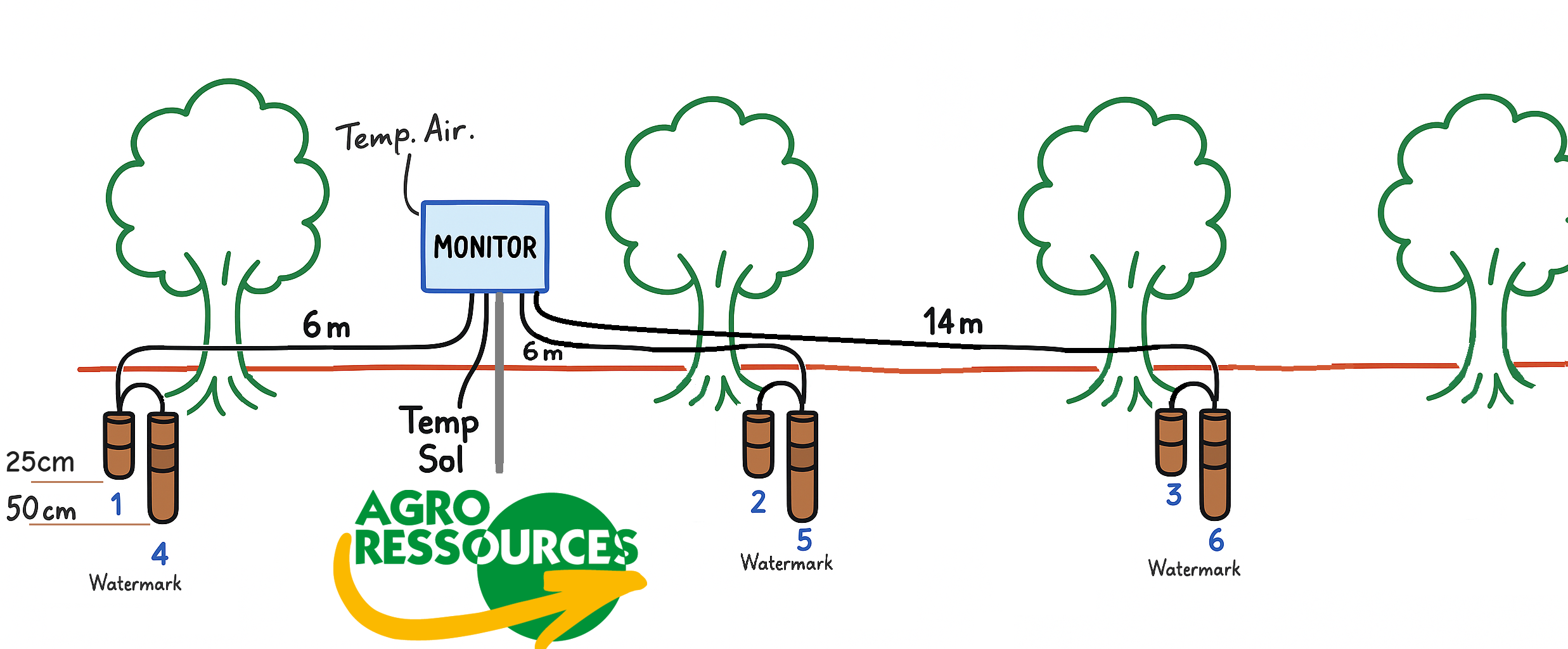

Placer les sondes toujours de la même manière ; sur le rang, en entrant dans la parcelle sonde 1 puis 4 ; puis le boîtier Monitor ; puis la sonde 2 puis 5 ; et enfin la sonde 3 et 6.
Cela permettra de savoir toujours où sont positionnées les sondes une fois enterrées et ceci d’une parcelle à l’autre.
Attacher les câbles sur le palissage (ou autre). Enterrer si nécessaire le câble à l’aide d’une pioche.
Mettre un repère d’avertissement (ex fanion de chantier ou rubalise) en cas de passage d’outils de travail du sol.
Adrien et Etienne technicien-conseil chez Agroressources
