Changer la Batterie du Monitor R2-DX

Le Monitor R2-DX qui relève les sondes Watermark et transmet les données par GSM nécessite comme source d’alimentation une batterie.
Dans cet article vous verrez comment changer et recharger la batterie du Monitor R2-DX.







Précautions avant le retrait de la batterie

Si vous enlevez la batterie à la fin de la saison de mesure, il est necessaire d’arreter le Monitor pour le mettre en fin de saison.

La plateforme web enregistrera ainsi que l’appareil a été éteind naturellement et l’appareil arrette l’enregistrement.

Si vous échangez la baterrie avec une batterie rechargée ou une batterie neuve, ce n’est pas nécessaire de faire une fin de saison.

Pour consulter la procédure fin de saison, voir ici : La fin de saison en Monitor, une étape importante

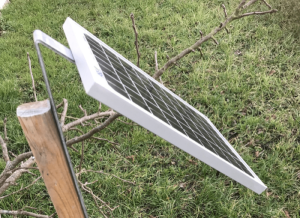

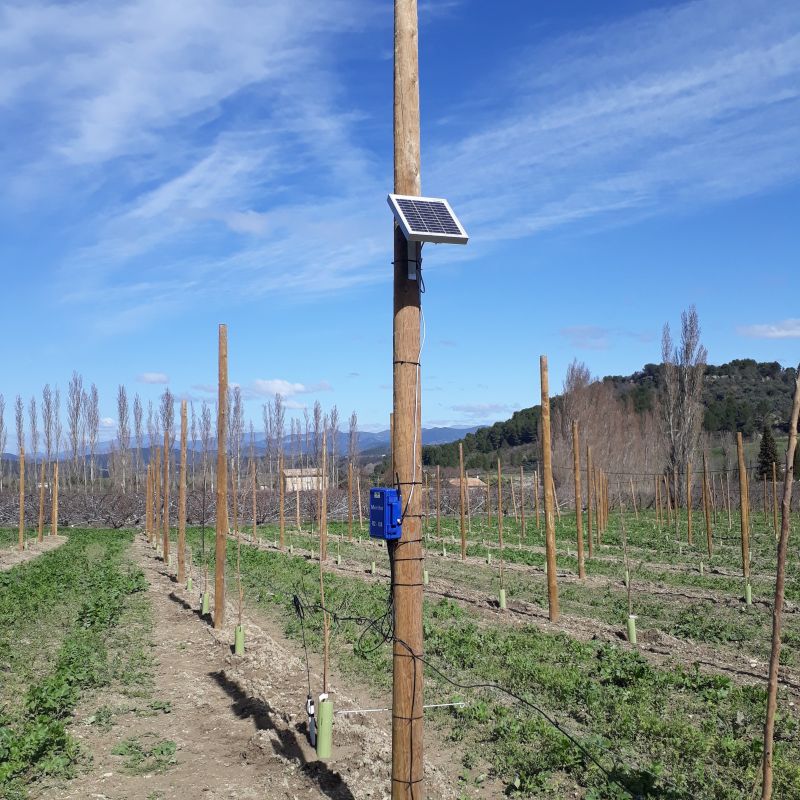

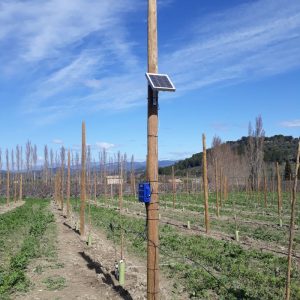

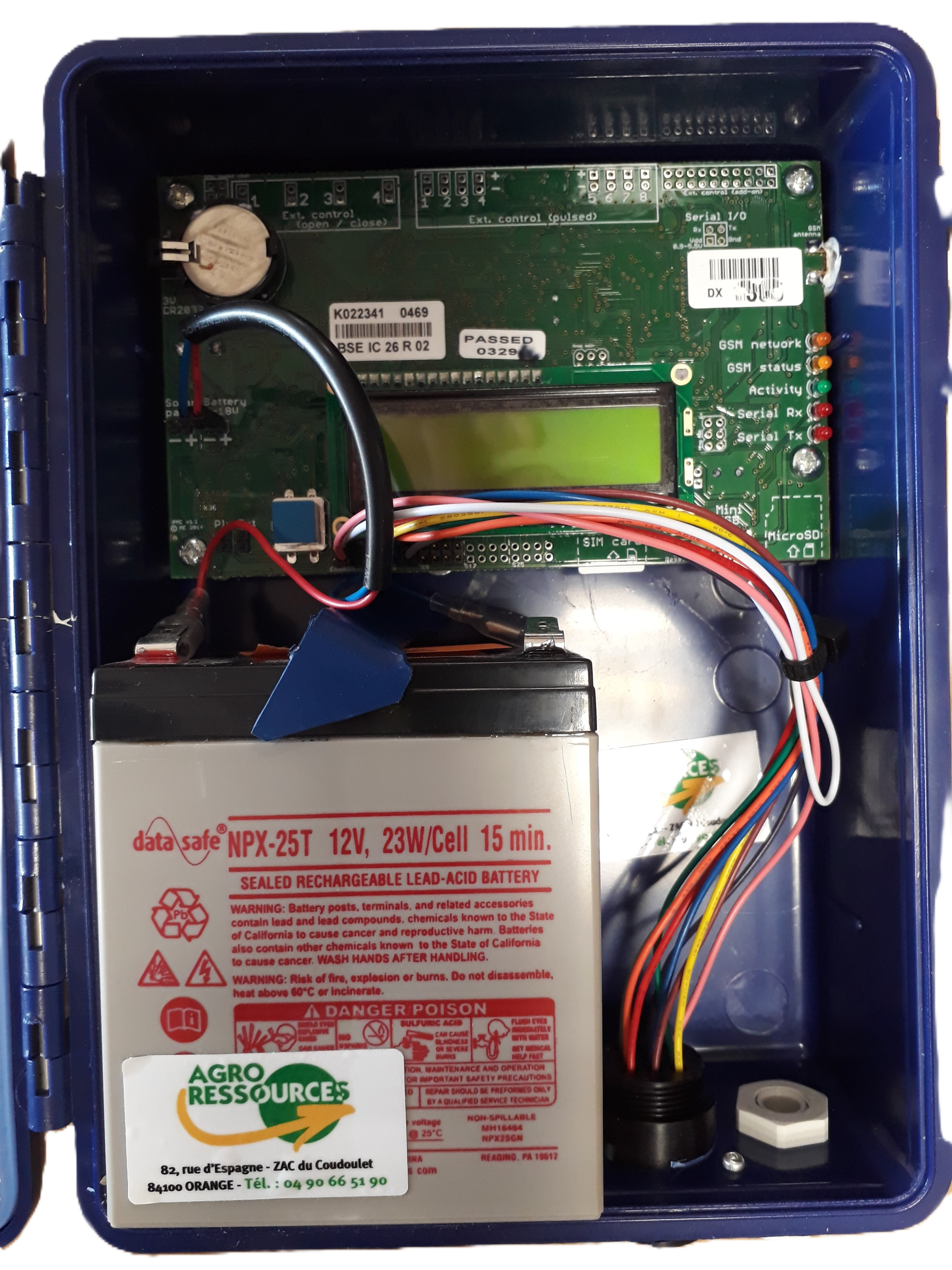

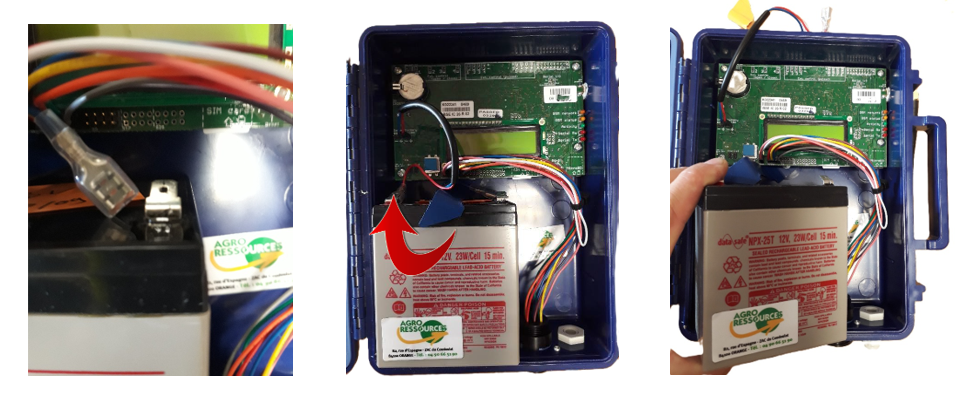

Retrait de la batterie du Monitor R2-DX

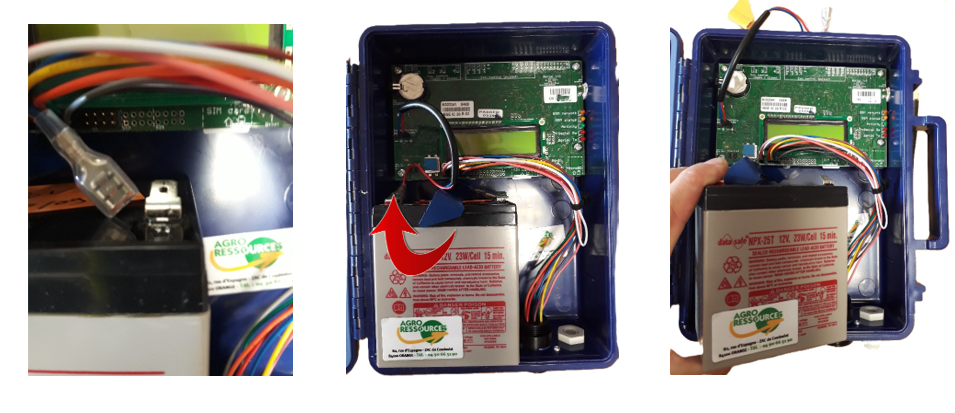

Pour enlever la batterie du Monitor R2-DX, il faut tout d’abord débrancher les cosses de la batterie. Les cosses ont des fils bleus et rouges.

Ensuite il faut faire basculer la tige métalique qui retient la batterie vers la gauche.

Ensuite retirer délicatement la batterie de son logement. Lors de son transport veiller à ce que le pôle + et le pôle – ne soit pas en contact.



Recharge de la batterie

Une fois la batterie retirée du Monitor R2-DX, il faut la recharger.

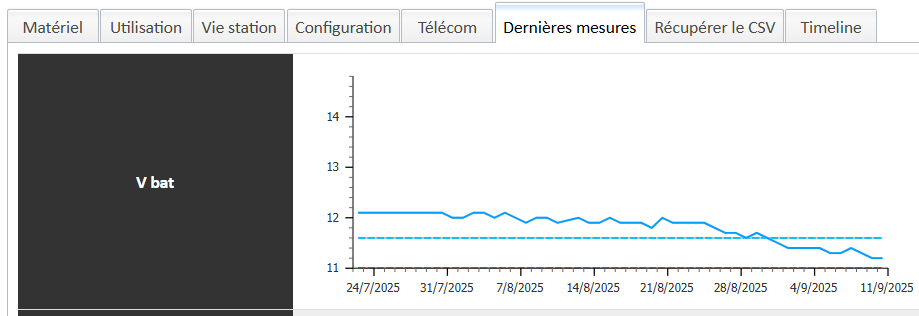

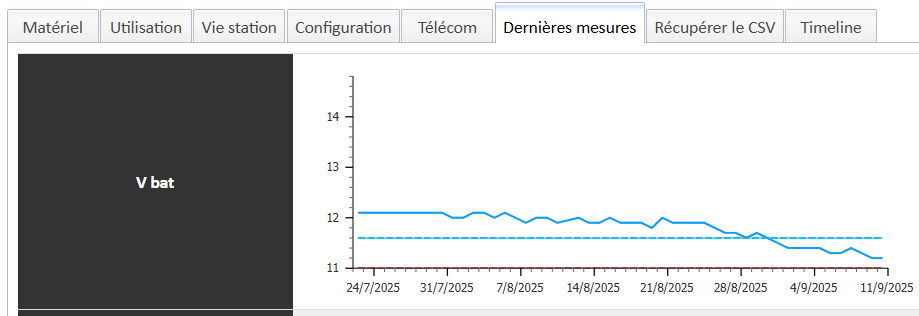

Si vous disposez d’un voltmètre, il peut être intéressant de mesurer la tension aux bornes de la batterie avant recharge.

• Si la tension est autour de 12 V, la batterie est en bon état. Il est néanmoins recommandé de la recharger pour prolonger sa durée de vie.

• Si la tension est entre 11 V et 12 V, la batterie doit absolument être rechargée.

• Si la tension est inférieure à 11 V, la batterie peut être endommagée et ne plus répondre aux exigences initiales. Sa fiabilité est alors compromise.

⚠️ Utilisez toujours un chargeur adapté. Voir ici celui que propose Agroressources.

🔧 Caractéristiques de la batterie du Monitor R2-DX :

• Tension : 12 V

• Capacité : 4 Ah

• Dimensions : 105 x 89 x 68 mm

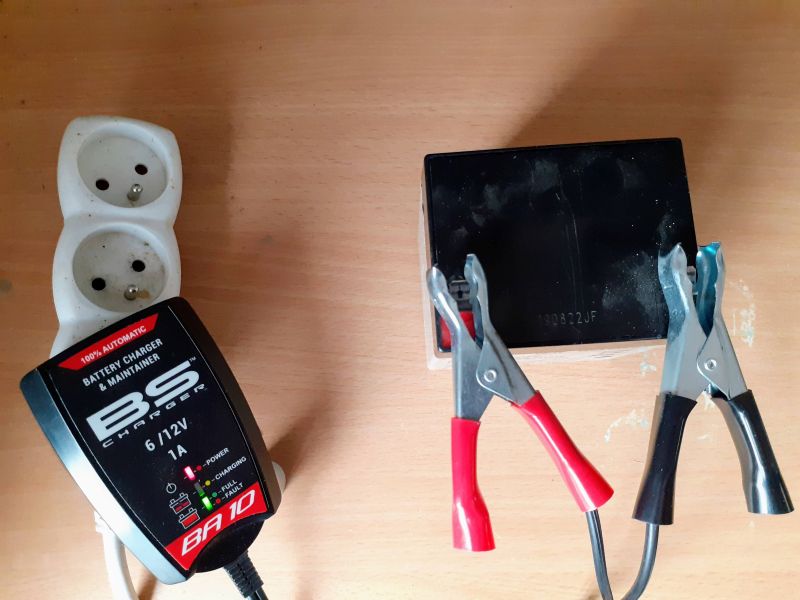

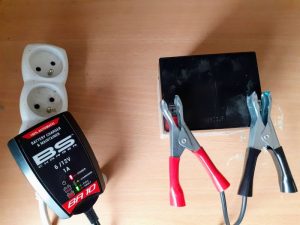

🔌 Comment recharger la batterie ?

Rien de plus simple :

1. Branchez votre chargeur sur le secteur.
2. Connectez la pince rouge à la borne rouge (+) de la batterie.
3. Connectez la pince noire à la borne noire (-) de la batterie.
4. La recharge peut durer plusieurs heures. Un voyant vert sur le chargeur indique généralement que la batterie est pleine.

Après la recharge, vous pouvez vérifier la tension à l’aide d’un voltmètre. Elle doit se situer entre 12 V et 14 V.

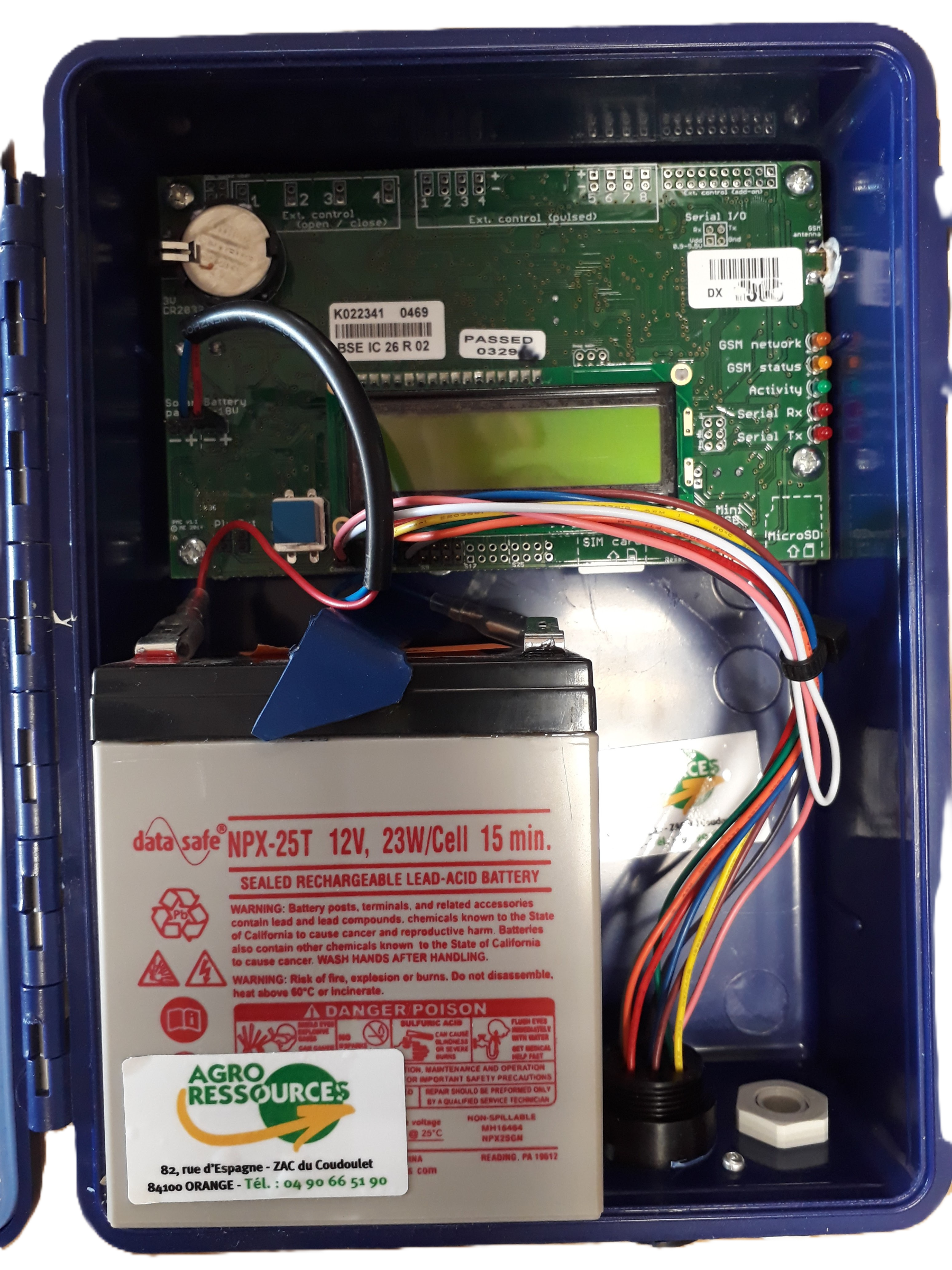

Installer la batterie

Pour remettre la battrie dans le Monitor, il faut procéder à l’inverse que vu précédemment.

• Basculer la pate de fixation vers la gauche
• Installer la batterie dans son logement
• Connecter les cosses sur les bornes.
  ⚠️ Connecter le cable rouge sur la borne rouge (+) et le câble bleu sur la borne noire (-) de la batterie
• Controler que sur la carte électronique le câble batterie soit correctement connecté.
• Rabattre la pâte de fixation



Vérifier la charge de la batterie sur le Monitor

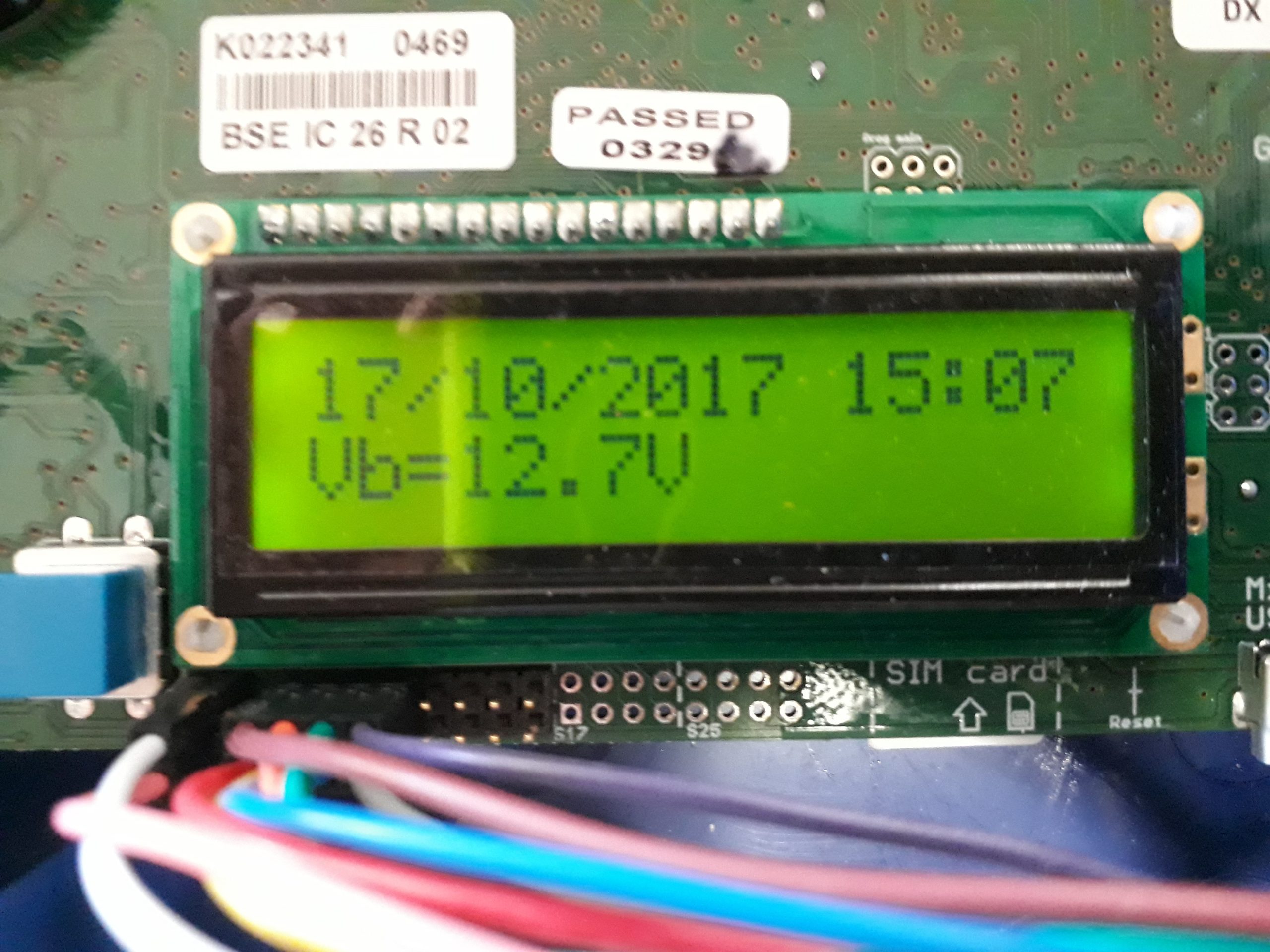

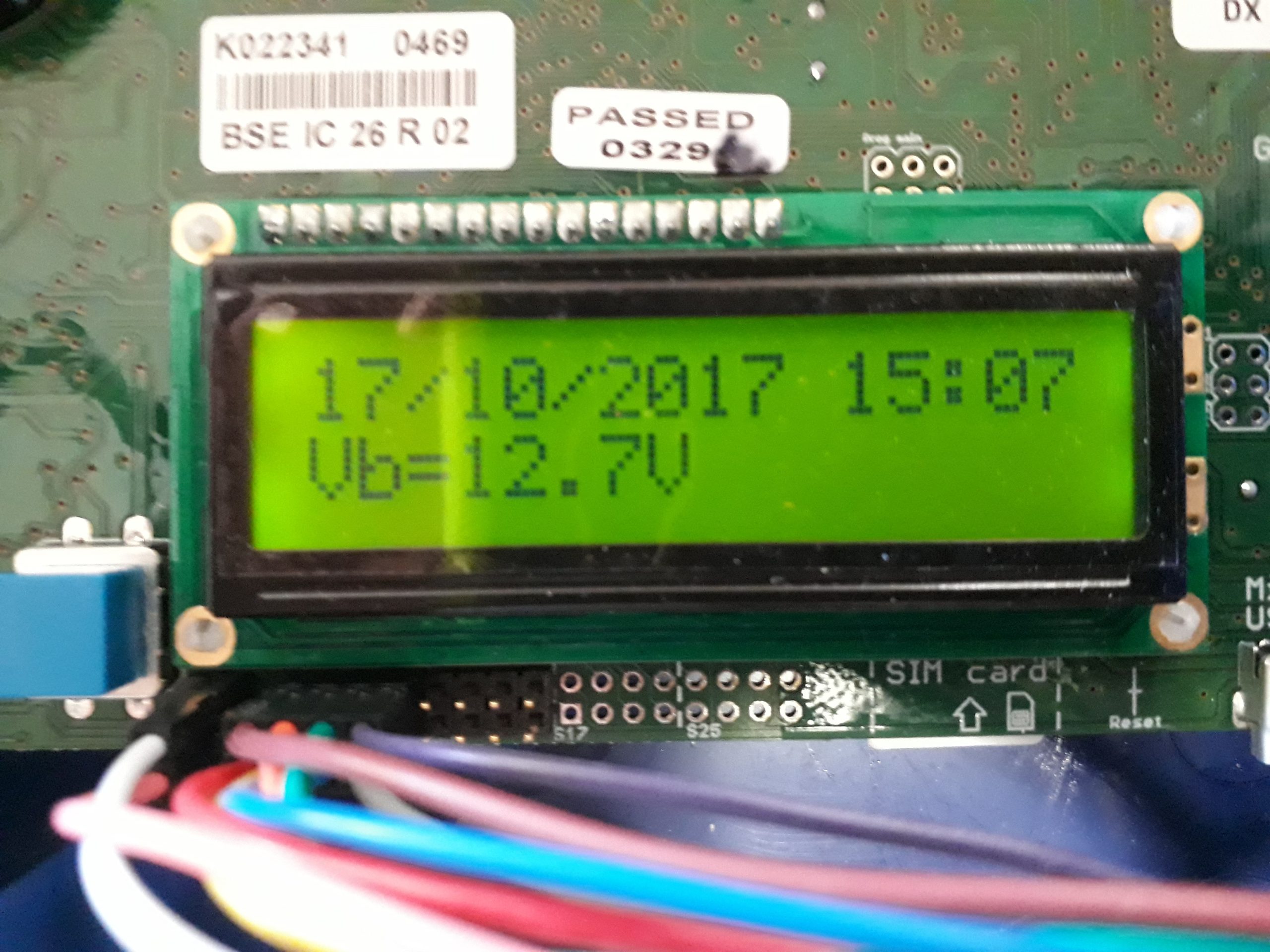

Vous pouvez contôler la charge de la batterie sur l’afficheur LCD du Monitor R2-DX.

Cliquer sur le bouton bleu à deux reprises, une ligne avec la date et l’heure du Monitor s’affiche.
Sur la seconde ligne, Vb s’affiche avec le voltage de la battterie en volts.



Etienne, Technicien Conseil chez Agro-Ressources
